Principais recursos do Painel
Eficiência média da célula de 20,4%
144 meia células fotovoltaicas monocristalinas
Baixos coeficientes térmicos para maior produção de energia em alta temperatura de operação
Garantia de 10 anos para o produto e Garantia linear de 25 anos

Certificações
IEC 61215, IEC 61730, IEC 61701, IRC 62716
ISO 9001, ISO 14001, ISO 14064, OHSAS 18001

Dados elétricos
Potência no ponto máximo de potência - 410W
Tensão no ponto máximo de potência - 40,7V
Corrente no ponto máximo de potência - 10,07A
Tensão em Circuito Aberto - 49,4V
Corrente de Curto Circuito - 10,52A
Eficiência = 20,4%
Tolerância de potencias +5W
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², Temperatura da célula 25°C, Massa de ar AM1,5)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.36% / °C
Coeficiente de temperatura (Voc) -0.26 % / °C
Coeficiente de temperatura (Isc) 0.04 % / °C
Temperatura nominal da célula (NOCT) 41±3°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão maxima do sistema 1500VDC
Fusivel maximo 20A

Inversor, carregador e controlador de carga
- Controlador de carga MPPT integrado
- Prioridade de carregamento da bateria e da carga são gerenciáveis
- Design sem transformador garantem um inversor compacto e eficiente
- Monitoramento remoto WIFI incluso

Inversor
- Potência máxima 3000VA / 3000W
- Tensão de saída 230Vca
- Frequência de saída 50/60hz
- Potência de pico 6000VA
- Eficiência 93%
- Saída senoidal de onda pura

Carregador
- Tensão da bateria 48Vcc
- Corrente de carga 15A
- Tensão de entrada 230Vca
- Tensão de trabalho 170~280Vca
- Frequência de entrada 50/60hz

Controlador de carga
- Potência máxima arranjos solar 2400W
- Tensão de operação da MPPT 60Vdc~115Vcc
- Tensão máxima circuito aberto 145Vcc
- Corrente máxima de carregamento 40A
- Eficiência máxima 97%
- Consumo em Standby 2W

Bateria solar
A Bateria Moura Clean Nano tem uma combinação exclusiva que lhe confere a maior eficiência energética da categoria e uma tolerância térmica definitivamente superior à das baterias do tipo VRLA (Bateria valve-regulated lead-acid). É montada com as exclusivas membranas nano porosas retentoras de vapores ácidos e contém três agentes que ampliam o seu ciclo de vida a partir da redução dos riscos de origem térmica, eletroquímica ou mecânica.
A operação de sistemas equipados com Baterias Moura Clean Nano dispensa a instalação de condicionadores de ar. Por esse motivo, apresenta uma importante redução no consumo energético, que implica duas importantes vantagens, em primeiro lugar, a redução do consumo energético nos períodos quentes contribui para a redução das emissões de CO² na atmosfera, a elevação da vida útil, da autonomia e do grau de sustentabilidade dos sistemas.
Em segundo, a economia do consumo de energia, que é um benefício imediato para a eficiência das operações solares.
Abaixo informações extras:

Dimensionamento para instalação dos painéis e das baterias.
3 arranjos de 2 paineis em serie, ligar as 4 baterias em série (48V)

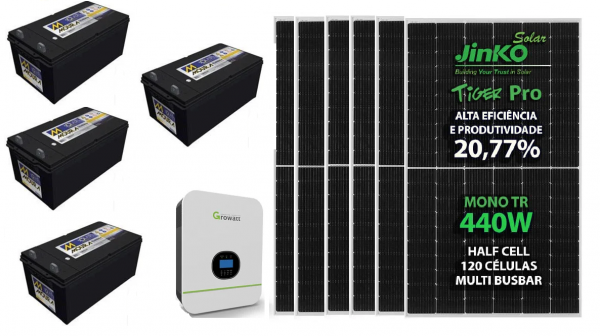

O gerador de energia fotovoltaico de 2,46 KVA é composto por:
4 STAUBLI CONECTOR MC4 320016P0001-UR PV-KBT4/6II-UR ACOPLADOR FEMEA
4 STAUBLI CONECTOR MC4 32.0017P0001-UR PV-KST4/6II-UR ACOPLADOR MACHO
1 STRING BOX PROAUTO DEHN SB-3E-1S-1000DC QUADRO 3 ENTRADAS 1 SAIDA 3STR 1000V (1 MPPT)
50 CABO SOLAR NEXANS 47064 ENERGYFLEX AFITOX 0,6-1KV 1500V DC PRETO
50 CABO SOLAR NEXANS 43221 ENERGYFLEX AFITOX 0,6-1KV 1500V DC VERMELHO
2 ESTRUTURA SOLAR ROMAGNOLE 411716 RS-228 PERFIL DE ALUMINIO PAR 4,20 M P/ 4 PAINEIS
1 INVERSOR SOLAR GROWATT OFF GRID SPF 3000TLHVM-48 DC48V PAINEL CARREG 2.4KW SAIDA AC 3KVA 230V SENOIDAL
4 BATERIA SOLAR MOURA 12MS234 ESTACIONARIA ENERGIA SOLAR 12V 220AH
2 ESTRUTURA SOLAR ROMAGNOLE 411846 RS-223 4 PAINEIS PARAFUSO ESTRUTURAL FIBROCIMENTO MADEIRA
6 PAINEL SOLAR TRINA TSM-DE15MII 410W TALLMAX 144 CEL. MONO PERC HALF CELL 20,4% EFICIENCIA

Código 86750-5
